TB135(PT1)低烟无卤阻燃型热缩管
产品简介
由符合UL224及CSA C22.2标准要求的特殊配方制成，不含PBB、PBBO、PBBE类及重金属等对环境有害的物质，燃烧时不产生二垩英，符合环境保护的要求。具有收缩温度低、柔软及机械强度优异等特点，广泛应用于电子、通讯、汽车等行业。
性能特点
·柔软、阻燃、环保
·由符合UL224及CSA C22.2标准要求的特殊配方制成，不含PBB、PBBO、PBBE类及重金属等对环境有害的物质，燃烧时不产生二垩英，符合环境保护的要求。
关键指标
收缩比率：2：1
收缩温度：90℃~120℃
工作温度：-55℃~125℃
耐压等级：600V
安全认证： 125℃VW-1 600V
阻燃等级：UL224 VW-1 EN45545-2 TB3138 DIN5510-2
采用标准：符合GJB 7270-2011 GJB 7281-2011
QCR 642-2018 TB3139-2021

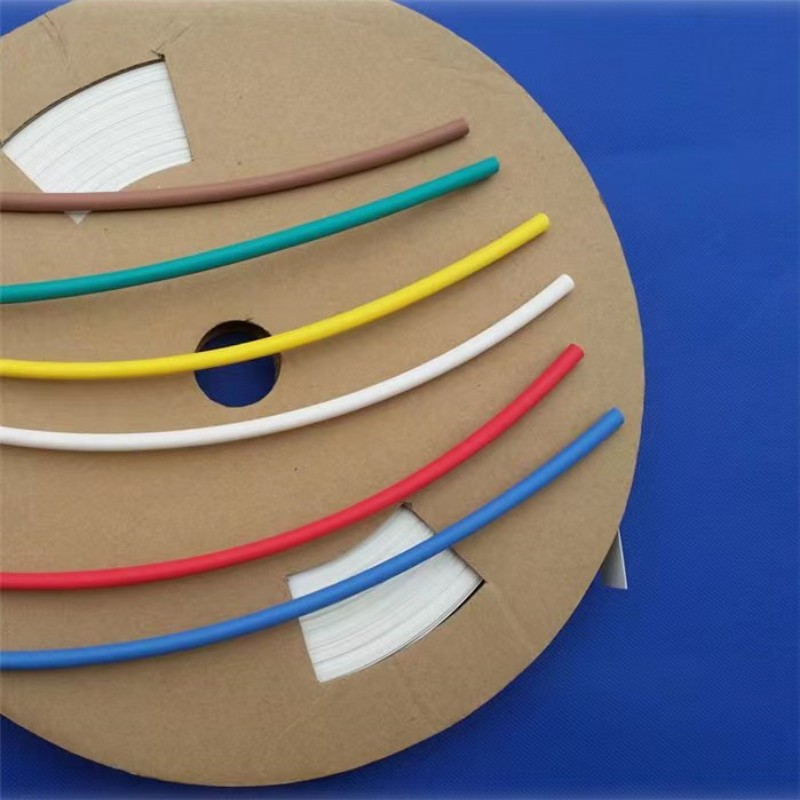

标准颜色：红、黄、蓝、绿、棕、白、黑
非标准颜色 ：按要求定制
技术指标
测试项目 | 测试方法 | 性能指标 |
工作温度 | UL 224 | -55℃ 至 +125℃ |
拉伸强度 | ASTM D 2671 | >14MPa |
断裂伸长率 | ASTM D 2671 | 400% |
纵向收缩率 | UL 224 | ±5% |
偏心率 | ASTM D 2671 | <30% |
热老化 (158℃/168hrs.) 拉伸强度 断裂伸长率 | 158℃/168hrs. | >12MPa >350% |
阻燃性 | UL VW - 1 | 通过 |
击穿强度 | IEC 243 | >20kV/mm |
体积电阻率 | IEC 93 | >10 14Ω .cm |
铜稳定性 | UL 224 | 通过 |
产品规格 (英制)
标称尺寸 (inch) | 供应尺寸(mm) | 回缩后尺寸(mm) | 标准长度 (米/盘) | |
内径(最小值) | 内径(最大值) | 壁厚(最小值) | ||
3/64 | 1.2 | 0.60 | 0.33 | 200 |
1/16 | 1.6 | 0.80 | 0.36 | 200 |
3/32 | 2..4 | 1.20 | 0.44 | 200 |
1/8 | 3.2 | 1.60 | 0.44 | 200 |
3/16 | 4.8 | 2.40 | 0.56 | 100 |
1/4 | 6.4 | 3.20 | 0.56 | 100 |
5/16 | 8.0 | 4.00 | 0.56 | 100 |
3/8 | 9.5 | 4.80 | 0.56 | 100 |
1/2 | 12.7 | 6.40 | 0.65 | 50 |
5/8 | 16.0 | 8.00 | 0.69 | 50 |
3/4 | 19.1 | 9.50 | 0.80 | 50 |
1 | 25.4 | 12.70 | 0.90 | 50 |
11/4 | 31.8 | 15.90 | 1.02 | 50 |
11/2 | 38.1 | 19.1 | 1.02 | 50 |
2 | 50.8 | 25.40 | 1.02 | 50 |
3 | 76.2 | 38.10 | 1.2 | 30 |
4 | 101.6 | 50.80 | 1.3 | 30 |
5 | 126.0 | 62.50 | 1.3 | 15 |
6 | 150.0 | 76.00 | 1.3 | 15 |
可按要求定制特殊尺寸及包装。
产品规格 (英制）
标称尺寸 (inch) | 供应尺寸(mm) | 回缩后尺寸(mm) | 标准长度 (米/盘) | |
内径(最小值) | 内径(最大值) | 壁厚(最小值) | ||
1.0 | 1.0 | 0.50 | 0.33 | 200 |
1.5 | 1.5 | 0.75 | 0.36 | 200 |
2.0 | 2.0 | 1.00 | 0.44 | 200 |
2.5 | 2.5 | 1.25 | 0.44 | 200 |
3.0 | 3.0 | 1.50 | 0.44 | 200 |
3.5 | 3.5 | 1.75 | 0.44 | 200 |
4.0 | 4.0 | 2.00 | 0.44 | 200 |
5.0 | 5.0 | 2.50 | 0.56 | 100 |
6.0 | 6.0 | 3.00 | 0.56 | 100 |
7.0 | 7.0 | 3.50 | 0.56 | 100 |
8.0 | 8.0 | 4.00 | 0.56 | 100 |
9.0 | 9.0 | 4.50 | 0.56 | 100 |
10 | 10.0 | 5.00 | 0.56 | 100 |
11 | 11.0 | 5.50 | 0.56 | 100 |
12 | 12.0 | 6.00 | 0.56 | 50 |
13 | 13.0 | 6.50 | 0.65 | 50 |
14 | 14.0 | 7.00 | 0.69 | 50 |
15 | 15.0 | 7.50 | 0.69 | 50 |
16 | 16.0 | 8.00 | 0.69 | 50 |
18 | 18.0 | 9.00 | 0.80 | 50 |
20 | 20.0 | 10.00 | 0.80 | 50 |
22 | 22.0 | 11.00 | 0.80 | 50 |
25 | 25.0 | 12.50 | 0.90 | 50 |
28 | 28.0 | 14.00 | 0.90 | 50 |
30 | 30.0 | 15.00 | 0.90 | 50 |
35 | 35.0 | 17.50 | 0.90 | 50 |
40 | 40.0 | 20.00 | 1.00 | 50 |
50 | 50.0 | 25.00 | 1.00 | 50 |
60 | 60.0 | 30.00 | 1.00 | 30 |
70 | 70.0 | 35.00 | 1.20 | 30 |
80 | 80.0 | 40.00 | 1.20 | 30 |
100 | 100.0 | 50.80 | 1.30 | 30 |
125 | 125.0 | 63.50 | 1.30 | 15 |
150 | 150.0 | 76.00 | 1.30 | 15 |
